水冷式冷凝器的特点是什么

文章出处:人气:5发表时间:2024-1-11 9:22:42

水冷式冷凝器的特点

用水作为冷却介质,使制冷剂蒸气冷却为液体的设备,称为水冷式冷凝器。常用的水冷式冷凝器主要有卧壳管式、立壳管式和套管式冷凝器。用于商业制冷设备的水冷式冷凝器主要有卧壳管式和套管式冷凝器。

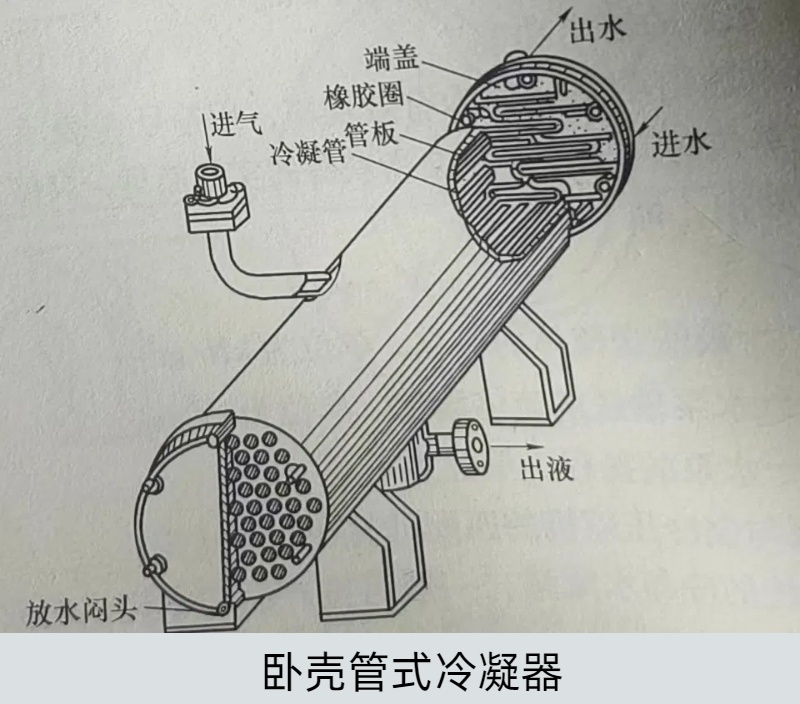

1.卧壳管式冷凝器

水冷式冷凝器中使用较多的为卧壳管式冷凝器,其结构如图2-27所示。卧壳管式冷凝器采用水平放置,主要结构为钢板卷制成的简体,简体两端焊有固定冷却管,冷却水管胀接或焊接在管板上。为提高冷却水在管内的流速,在冷凝器的端盖上设计有隔板,使冷却水在壳体内多流程、快流速。


制冷剂蒸气从冷凝器壳体上部进人,与冷却水管中的冷却水进行热交换,并在冷却水管表面凝结为液体后,汇集到冷凝器壳底部。

壳管式冷凝器的冷却水进、出口设在同一端盖上,来自冷却塔的低温冷却水从下部管道流人,从上部管道流出,使冷却水与制冷剂进行充分地热交换。端盖的顶部设有排(旋塞,下部设有放水旋塞。上部的排气旋塞是在充水时用来排除冷却水管内的空气的,下部的放水旋塞用来在冷凝器停止使用时,将残留在冷却水管内的水放干净,以防止冷却水管冻裂或被腐蚀。

 壳管式冷凝器的工作参数为:冷却氟利昂制冷剂时,冷却水流速为1. 8~3.0m/s;冷却水温升一般为4~6C,平均传热温差为7C,传热系数为930 ~ 1593W/ ()

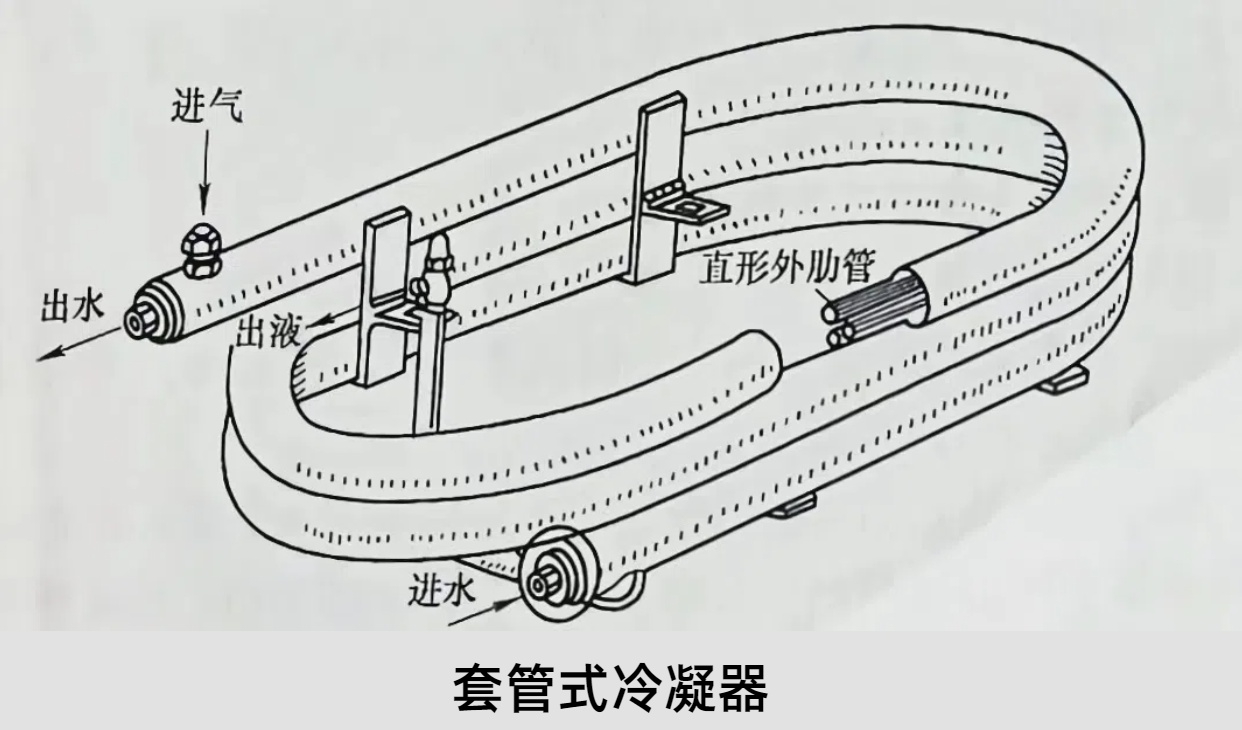

2.套管式

它是在一根大直径的无缝钢管内套有一根或数根小直径的纯铜管(光管或低肋管),并弯制成螺旋形的一一种冷凝器。


氟利昂制冷剂蒸气在套管空间内冷凝,冷凝成为高压过冷液后从下部流出。冷却水由下部进人管内(与制冷剂逆向流动),吸收制冷剂蒸气放出的冷凝热以后从上部流出。由于冷却水在管内的流程较长,所以冷却水的进出口温差较大,约为8-10C。当水流速在I ~2m/s时,传热系数为900 -1200w/(㎡·℃)
